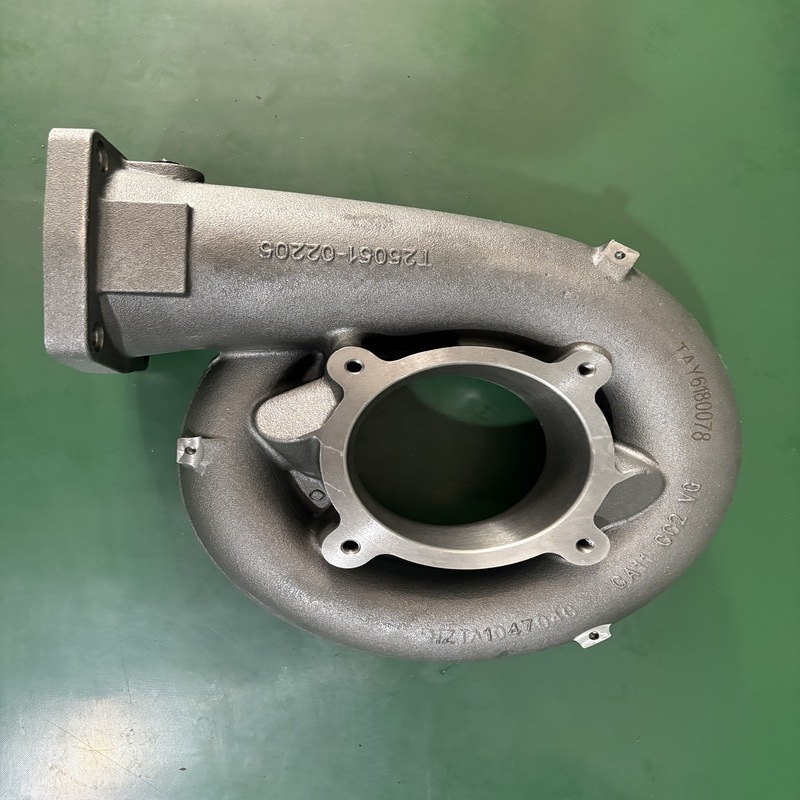

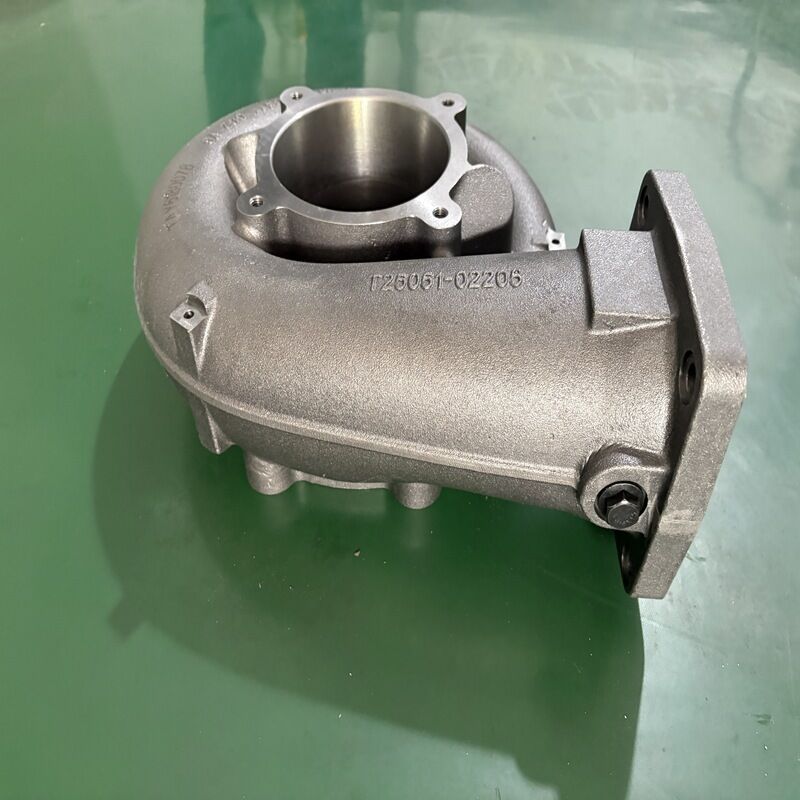

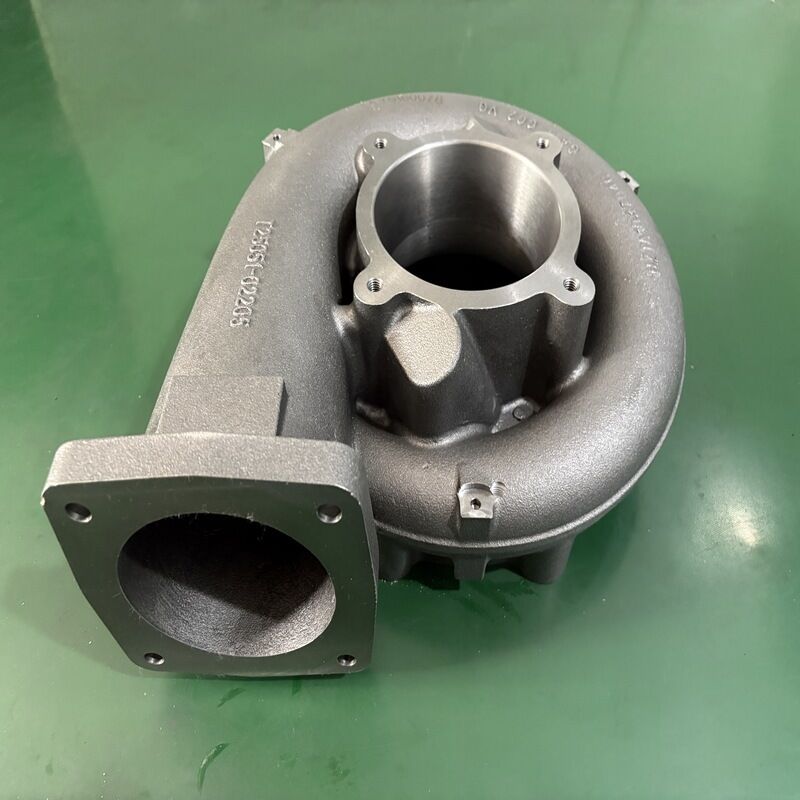

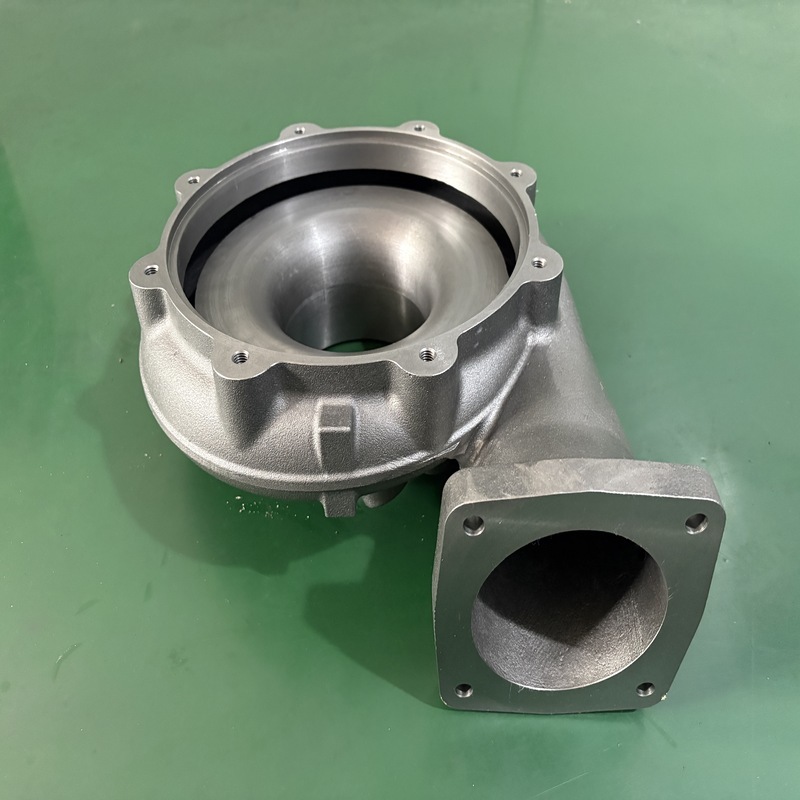

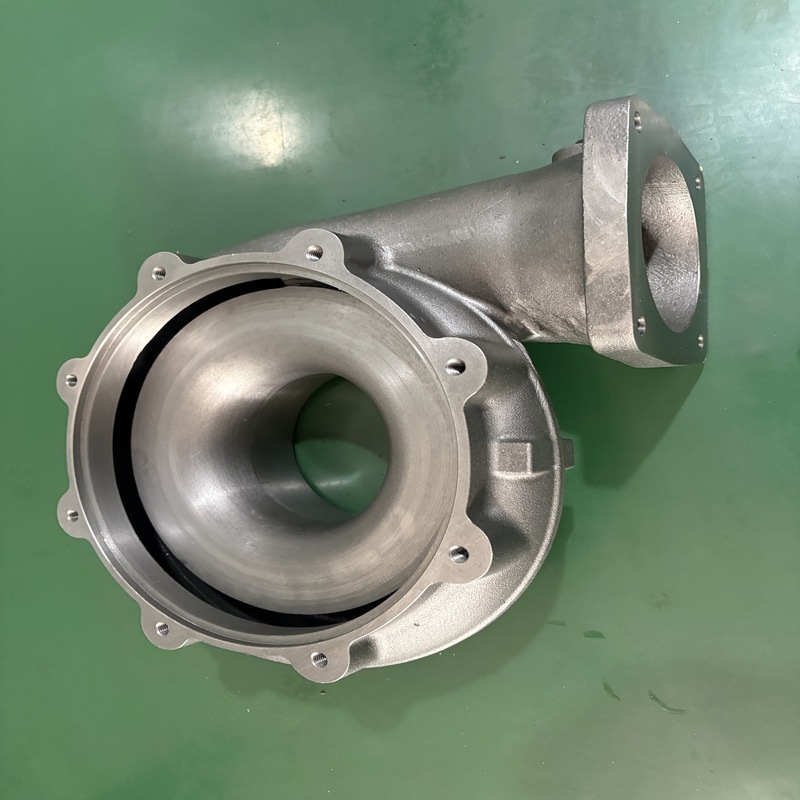

T-RR151 Kompressorgehäuse, robuste Industrieschalen und Gehäuse

Dieses robuste Kompressorgehäuse ist eine stationäre Kernkomponente, die für industrielle Zentrifugalluftkompressoren entwickelt wurde. Es besteht aus hochwertigem Gusseisen und bietet eine außergewöhnliche strukturelle Integrität bei kontinuierlichem Hochdruckbetrieb. Die präzise geformte Innenspiralgeometrie sammelt und kanalisiert komprimiertes Gas effizient, wandelt Geschwindigkeit in stabilen Druck um und minimiert gleichzeitig Turbulenzen und Energieverluste. Jedes Gehäuse wird strengen Drucktests und Maßprüfungen unterzogen, um eine perfekte Passform mit internen rotierenden Baugruppen zu gewährleisten. Dieses Kompressorgehäuse wurde für eine lange Lebensdauer in anspruchsvollen Umgebungen entwickelt und bietet zuverlässige Leistung in der petrochemischen Verarbeitung, Stromerzeugung und Großserienfertigung. Seine robuste Konstruktion widersteht Verformungen und Rissen, wodurch ungeplante Ausfallzeiten und Wartungskosten direkt reduziert werden.

Kompressorbetreiber stoßen häufig auf kritische Probleme, die durch minderwertige oder verschlissene Gehäuse verursacht werden. Häufige Probleme sind Gaslecks an Verbindungsflächen, Gehäuseerosion durch korrosive Prozessgase und strukturelle Ermüdungsrisse, die sich unter zyklischer Belastung entwickeln. Gussteile minderer Qualität weisen oft versteckte Porosität oder ungleichmäßige Wandstärken auf, was zu plötzlichen Druckgrenzenversagen führt. Bei Hochgeschwindigkeits-Radialkompressoren führt ein schlecht gestaltetes Spiralprofil zu übermäßigen Turbulenzen, die die aerodynamische Effizienz verringern und den Stromverbrauch erhöhen. Diese Ausfälle stoppen nicht nur die Produktion, sondern stellen auch ernsthafte Sicherheitsrisiken für Personal und Ausrüstung dar. Wenn ein Kompressorgehäuse keine engen Abstände und keine stabile Abdichtung gewährleisten kann, leidet das gesamte Kompressorsystem unter zunehmenden Vibrationen, niedrigerem Förderdruck und steigenden Energiekosten.

Unser hochbelastbares Kompressorgehäuse aus Gusseisen beseitigt diese Betriebsstörungen direkt an der Wurzel. Wir nutzen Präzisionsgusstechniken mit strenger metallurgischer Kontrolle, um eine dichte, fehlerfreie Struktur zu erzeugen, die Konstruktionsdrücken standhält, die weit über den Standardwerten liegen. Der interne Strömungsweg ist CNC-gefräst und weist exakte Spiralprofile auf, die eine reibungslose Gasansammlung vom Laufrad und eine optimale Druckrückgewinnung gewährleisten. Jede Einheit wird hydrostatisch mit dem 1,5-fachen maximalen Arbeitsdruck getestet und mit Ultraschallverfahren geprüft, um Leckfreiheit und strukturelle Stabilität zu gewährleisten. Indem Sie ein beschädigtes Gehäuse durch unsere Lösung ersetzen, stellen Sie das korrekte Spiel an der Laufradspitze wieder her, beseitigen effizienzmindernde Turbulenzen und stellen eine stabile Langzeitkompression sicher. Das Ergebnis ist eine messbare Reduzierung des Energieverbrauchs, verlängerte Wartungsintervalle und eine sicherere Betriebsumgebung.

Für korrosive Gasanwendungen stehen kundenspezifische Materialien wie Stahlguss oder Edelstahl zur Verfügung.

• Öl- und Gasverarbeitungs- und Gassammelstationen

• Petrochemische und chemische Anlagen (Prozessluft, Wasserstoffrecycling, Synthesegas)

• Hilfssysteme für Turbinen zur Stromerzeugung

• Große industrielle Luftzerlegungsanlagen

• Druckluftsysteme für Stahlwerke und Bergbau

• Belüftungsgebläse für die Abwasseraufbereitung

• Pharma- und lebensmitteltaugliche Druckluftsysteme (mit entsprechenden Beschichtungen)

Ein Kompressorgehäuse bildet die stationäre Druckgrenze und den aerodynamischen Strömungskanal eines Radialkompressors. Da sich das Laufrad mit hoher Geschwindigkeit dreht, schleudert es Gas durch die Zentrifugalkraft nach außen. Der spiralförmige Kanal des Gehäuses nimmt dieses Hochgeschwindigkeitsgas auf und dehnt seine Querschnittsfläche allmählich aus. Diese Expansion bremst das Gas ab und wandelt nach dem Bernoulli-Prinzip kinetische Energie in statischen Druck um. Gleichzeitig speichert das Gehäuse den Druck und leitet ihn in Richtung der Druckdüse. Bei mehrstufigen Kompressoren leiten Zwischengehäuse, die mit Diffusorkanälen und Rückführungskanälen ausgestattet sind, das Gas zum nächsten Laufrad. Die starre Gehäusestruktur sorgt außerdem für eine präzise Ausrichtung der Lager und Dichtungen, wodurch Rotorvibrationen innerhalb sicherer Grenzen gehalten und interne Reibungen verhindert werden.

1. Bestätigen Sie Kompressormodell und -abmessungen – Geben Sie Ihre vorhandene Gehäusezeichnung oder die Kompressormodellnummer an. Wir benötigen die Einlass- und Auslassdurchmesser, das Befestigungsschraubenmuster und die Gesamtabmessungen der Hülle.

2. Betriebsdruck und Temperatur definieren – Geben Sie den maximalen Dauerarbeitsdruck und die Gastemperatur an. Dadurch wird die erforderliche Materialgüte und Wandstärke bestimmt.

3. Identifizieren Sie die Gaszusammensetzung – Wenn das Gas Feuchtigkeit, Schwefelwasserstoff oder andere korrosive Bestandteile enthält, geben Sie an, ob verbesserte Materialien wie Gussstahl oder Edelstahl erforderlich sind.

4. Überprüfen Sie die Anschlussnormen – Bestätigen Sie die Flanschnormen (ANSI B16.5, EN 1092 usw.) und den Verkleidungstyp, um eine leckagefreie Passform mit Ihren vorhandenen Rohrleitungen sicherzustellen.

5. Betriebsgeschwindigkeit und Rotordetails beurteilen – Die Kenntnis des Laufraddurchmessers und der Nenngeschwindigkeit hilft uns, den Spiralhalsbereich zu überprüfen und eine aerodynamische Anpassung sicherzustellen.

6. Standortumgebung teilen – Für Außen- oder Offshore-Installationen können zusätzlicher Korrosionsschutz oder spezielle Beschichtungen empfohlen werden.

1. Können Sie ein Kompressorgehäuse nach einem Muster oder einer vorhandenen Zeichnung herstellen?
Ja. Wir akzeptieren Reverse Engineering von einem gebrauchten Gehäuse oder Ihren eigenen 2D-/3D-Zeichnungen. Senden Sie uns einfach das physische Teil oder eine detaillierte Maßskizze und wir reproduzieren es mit vollständiger Materialzertifizierung.

2. Welche Materialien gibt es außer Gusseisen?
Neben hochwertigem Gusseisen können wir Gehäuse aus Gussstahl, Niedertemperatur-Kohlenstoffstahl und Edelstahl 304/316 für korrosive oder Hochtemperaturanwendungen liefern. Für eine Materialempfehlung teilen Sie uns bitte die Zusammensetzung Ihres Prozessgases mit.

3. Wie stellen Sie sicher, dass das Gehäuse bei hohem Druck nicht undicht wird?
Jedes Gehäuse wird einem hydrostatischen Drucktest mit dem 1,5-fachen Auslegungsdruck unterzogen. An kritischen Stellen führen wir außerdem Ultraschall-Wanddickenprüfungen und Farbeindringprüfungen durch. Zu jedem Gerät wird ein zertifizierter Prüfbericht mitgeliefert.

4. Was ist die typische Lieferzeit für ein kundenspezifisches Kompressorgehäuse?
Die Standardlieferzeit beträgt je nach Größe und Komplexität 30 bis 50 Tage. Für dringenden Ersatz bei Pannen bieten wir eine beschleunigte Produktion in nur 20 Tagen an. Kontaktieren Sie uns mit Ihren Anforderungen für einen genauen Zeitplan.

5. Bieten Sie Installationsunterstützung oder technische Anleitung?
Wir stellen eine ausführliche Installationsanleitung zur Verfügung und können bei der Inbetriebnahme technische Fernunterstützung anbieten. Bei großen oder komplexen Projekten kann auch eine Vor-Ort-Betreuung durch unsere Ingenieure vereinbart werden.
