T- / T- TCA Serie Abgasturbolader Beschreibung:

T-TCA55 Turbolader-DüseT-CRing ist ein Teil davonAbgasturbolader der T-/T-TCA-Serie, die als technologische Weiterentwicklung der bisherigen erfolgreichen T-NA-Turboladerserie galten.Die Turbolader der T-TCA-Baureihe sind nicht nur im Wirkungsgrad deutlich gesteigert, sondern auch in Zuverlässigkeit und Lebensdauer deutlich verbessert.Die T-TCA Baureihen sind für die Konstantdruckaufladung entwickelt, bei der die Motorabgase in einen gemeinsamen Abgaskrümmer strömen, sich dort sammeln und mit geringen Druckschwankungen zur Abgasturbine strömen.

Die T-TCA-Serie ist wie folgt konzipiertAxialturbine und kann in einem sehr breiten Leistungsbereich zur Aufladung von Zweitakt- und Viertakt-Diesel- und Gasmotoren eingesetzt werden.Motorleistungen sindvon 2.000 kW bis 30.000 kW pro Turbolader und mit einfacher Wartung oder Wartung.

Anwendungen:

Abgasturbolader der T-TCA-Serie werden häufig in Schiffsmotoren, Antriebsmotoren und Industriemotoren eingesetzt.

Der Turbolader der T- / T-TCA-Serie umfasst:

Die Funktion vonT-TCA55 Turbolader DüseT-CRing:

Die Turbine wird vom Motorabgas angetrieben, das über das Gaseintrittsgehäuse eintritt.Das Gas expandiert durch einen DüseT-CRing, wo die Druckenergie des Gases in kinetische Energie umgewandelt wird.Dieses Hochgeschwindigkeitsgas wird auf die Turbinenschaufeln geleitet, wo es das TurbineT-CRad und damit den Kompressor mit hohen Drehzahlen (10–15000 U/min) antreibt.Das Abgas strömt dann durch das Auslassgehäuse zu den Abgaseinlässen.

• Der DüseT-CRing muss den extrem hohen Temperaturen und dem hohen Druck standhalten, daher ist er für die Materialauswahl sehr entscheidend.
• Der DüseT-CRing des Turboladers wird üblicherweise aus einer kriechfesten Chrom-Nickel-Legierung, einem hitzebeständigen Moly-Chrom-Nickel-Stahl oder einer Nimonic-Legierung hergestellt.

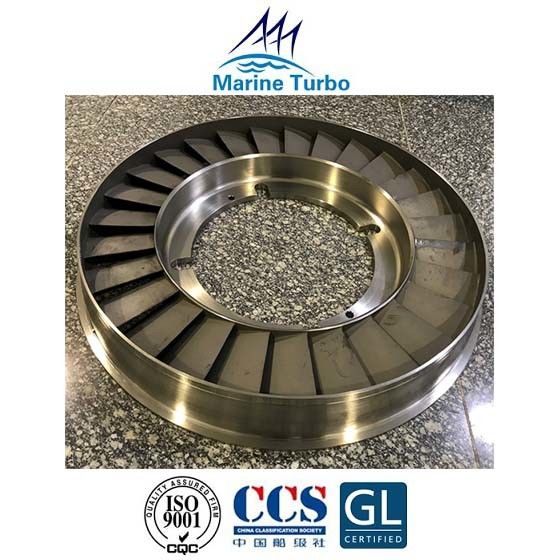

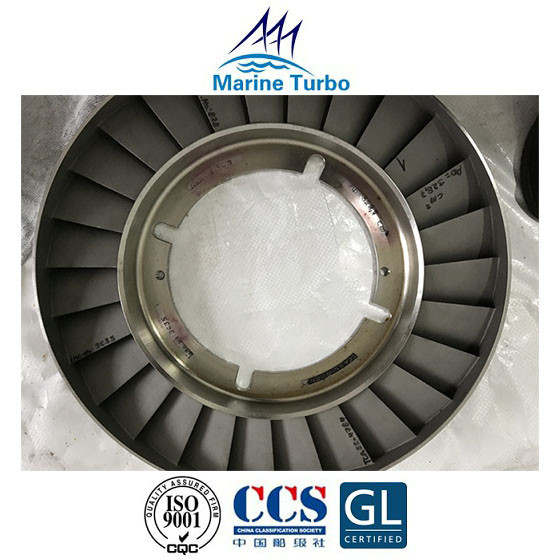

T-TCA55 Turbolader DüseT-CRing Bild:

Kurze Einleitung des Marineturboladers:

Der Schiffsturbolader, auch bekannt als Abgasturbolader, ist die Hauptausrüstung im Aufladungssystem des Dieselmotors.Es besteht aus einer einstufigen Abgasturbine und einem Radialverdichter.Sie sind auf derselben Welle montiert und bilden den beweglichen Teil des Schiffsturboladers/Abgasturboladers – den Rotor.Die Funktion des Schiffsturboladers/Abgasturbolader soll die Dieselabgasenergie verwenden, um die Turbine anzutreiben, um den Kompressor auf dem Koaxialantrieb anzutreiben, um den Luftdruck in den Zylinder zu eT- T- RHöhen, so dass die Leistung des Dieselmotors stark verbessert wird.Der Abgasturbolader verdoppelt etwa die Leistung des Dieselmotors, sein Gewicht eT- T- RHöht sich jedoch nur um 10 %.
